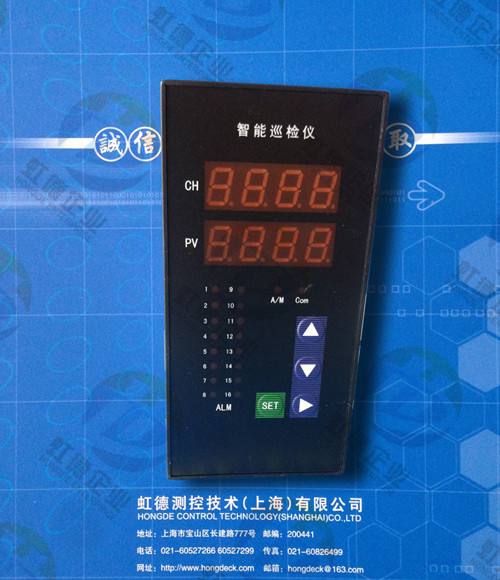

HD-XJ智能巡检仪
●产品简介
各通道信号智能输入，可独立设置输入类型；软件校准，零点自动补偿，性能稳定可靠；
各通道可各自任意设置测量及报警范围；实现全部16通道的面板指示灯报警，可共用报警开关输出，也可实现各通道分别报警输出（需要配报警盒）；符合国际标准的MODBUS通讯协议。更高的采样速度，高达100ms/次，更高的抗干扰能力，EMC≥2000V，更高的测量准确度，长期保证0.2%，更低的温度漂移，≤50ppm，更低的变送输出纹波，≤50mV p-p
更高效的、高可靠的开关电源。
智能信号输入方式；每一通道可独立设置输入信号种类和量程
每一通道可独立设置上下限报警值；数字化设置报警点及线性输入量程；
数字化的校准方式；冷端温度及热电阻引线电阻自动补偿；
隔离的变送输出方式，输出量程可设置；具有光柱模拟显示功能；
RS485通讯采用标准MODBUS RTU方式。
●技术指标
1、巡检方式：手动和自动两种巡检方式，也可定点显示，可通过按键切换选择。手动巡检时可通过按键查看各通道测量值，2分钟无按键操作返回到自动状态；自动巡检时根据设定的时间间隔显示各通道测量值，间隔时间可设置
2、显示范围：-1999~9999，小数点位置可设置。
3、测量及变送输出准确度：*0.2%FS*1字；*0.1%FS*1字（需特殊订制）。
4、输入信号：
热 电 偶: K、E、S、B、J、T、R、N；冷端温度自动补偿范围0~50℃，补偿准确度1℃。
热 电 阻：Pt100、Cu100、Cu50、BA2、BA1；引线电阻补偿范围≤15Ω。
直流电压：0~20mV、0~75mV、0~200mV、0~5V、1~5V；0~10V（与其他信号不兼容）。
直流电流：0~10mA、4~20mA 。
线性电阻：0~400Ω（远传压力表）。
频 率：0.1Hz-10KHz。（该功能需单独指定，与其它信号不兼容输入）。
6、模拟输入阻抗：电流信号Ri=100Ω；电压信号Ri=500KΩ。
7、模拟输出负载能力：
电流信号：4~20mA输出时Ro≤750Ω；0~10mA输出时Ro≤1.5KΩ。
电压信号：要求外接仪表的输入阻抗Ri≥250KΩ，否则不保证连接外部仪表后的输出准确度及线性度。
8、配电输出：DC24*1V 30mA，过流自动保护。
9、报警方式：1-4路报警控制（选型时指明），对应面板LED指示。
10、通讯方式：RS232（10m）或RS485（1000m)
11、使用环境：环境温度：-10~55℃，环境湿度：10~90%RH。
12、耐压强度: 输入/输出/电源/通讯 ≥1000V.AC 1分钟。
13、绝缘阻抗: 输入/输出/电源/通讯 ≥100MΩ。
14、电 源
开关电源：交流：85~265V，频率：50Hz*2Hz；（推荐使用）
线性电源：交流：220V*10V，频率：50Hz*2Hz；（变压器电源，不推荐使用）
直流电源：DC 24V （适用范围16V-28V）
●产品选型
|
型 号 |
说 明 |
|
HD-XJ- |
虹德智能巡检仪 |
|
输入通道 |
2 |
|
8通道 |
|
4 |
|
16通道 |
|
模拟光柱 |
0 |
|
智能万用混合输入 |
|
1 |
|
电压 |
|
2 |
|
电流 |
|
3 |
|
热电阻 |
|
4 |
|
热电偶 |
|
变送输出 |
0 |
|
无输出 |
|
1 |
|
4-20mA |
|
2 |
|
1-5V |
|
3 |
|
0-10mA |
|
4 |
|
0-5V |
|
5 |
|
0-10V |
|
报警方式 |
0 |
|
无报警 |
|
1 |
|
上、下限统一报警接点输出 |
|
2 |
|
8通道单限分别报警（只有上限或下限） |
|
3 |
|
8通道双限分别报警（有上限和下限） |
|
4 |
|
16通道单限分别报警（只有上限或下限） |
|
分别报警盒供电方式 |
|
|
缺省为开关电源AC220V |
|
E |
|
直流DC24V |
|
通讯功能 |
|
|
缺省为无通讯功能 |
|
T |
|
有通讯功能 |
|
供电方式 |
|
|
缺省为开关电源AC220V |
|
A |
|
线性电源AC220V |
|
D |
|
直流DC24V |
|
|
0 |

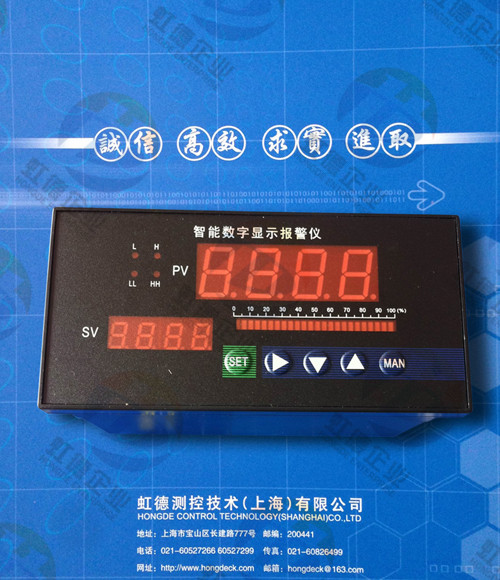

160mm×80mm×94mm横式 |
|
1 |
80mm×160mm×94mm竖式 |
|
HD-XJ |
2 |
0 |
1 |
2 |
|
|
0 |
|
选型举例 |
|
|
|
|
|
|
