KCXM智能光柱数显报警仪
●产品简介
KCXM-2111P0S双回路仪表可分别独立设置输入信号种类，更高的采样速度，高达100ms/次
KCXM-2111P1S更高的抗干扰能力，EMC≥2000V，更高的测量准确度，长期保证0.2%
KCXM-4111P0S更低的温度漂移，≤50ppm，更低的变送输出纹波，≤50mV p-p
KCXM-4111P1S更高效的、高可靠的开关电源，符合国际标准的MODBUS总线协议
KCXM-2112P0S智能信号输入方式；数字化设置报警点及线性输入量程；
KCXM-2112P1S数字化的校准方式；冷端温度及热电阻引线电阻自动补偿；
KCXM-4212P1S隔离的变送输出方式，输出量程可设置；具有光柱模拟显示功能；
KCXM-2211P1S通讯RS485采用标准MODBUS RTU方式。
●技术指标：
1、显示方式：以单排或双排四位LED显示测量值（PV）和设定值（SV），并可单色或双色光柱进行测量值百分比的模拟显示。
2、显示范围：-1999~9999，小数点位置可设置。
3、测量及变送输出准确度：*0.2%FS*1字；*0.1%FS*1字（需特殊订制）。
4、输入信号：
热 电 偶: K、E、S、B、J、T、R、N；冷端温度自动补偿范围0~50℃，补偿准确度1℃。
热 电 阻：Pt100、Cu100、Cu50、BA2、BA1；引线电阻补偿范围≤15Ω。
直流电压：0~20mV、0~75mV、0~200mV、0~5V、1~5V；0~10V（订货时需指定，与其他信号不兼容）。
直流电流：0~10mA、4~20mA 。
线性电阻：0~400Ω（远传压力表）。
频 率：0.1Hz-10KHz。（该功能需单独指定，与其它信号不兼容输入）。
6、模拟输入阻抗：电流信号Ri=100Ω；电压信号Ri=500KΩ。
7、模拟输出负载能力：
电流信号：4~20mA输出时Ro≤750Ω；0~10mA输出时Ro≤1.5KΩ。
电压信号：要求外接仪表的输入阻抗Ri≥250KΩ，否则不保证连接外部仪表后的输出准确度及线性度。
8、配电输出：DC24*1V 30mA，过流自动保护。
9、报警方式：1-4路报警控制（选型时指明），对应面板LED指示。
10、通讯方式：RS232（10m）或RS485（1000m)
11、使用环境：环境温度：-10~55℃，环境湿度：10~90%RH。
12、耐压强度: 输入/输出/电源/通讯 ≥1000V.AC 1分钟。
13、绝缘阻抗: 输入/输出/电源/通讯 ≥100MΩ。
14、电 源
开关电源：交流：85~265V，频率：50Hz*2Hz；（推荐使用）
线性电源：交流：220V*10V，频率：50Hz*2Hz；（变压器电源，不推荐使用）
直流电源：DC 24V （适用范围16V-28V）
17、功 耗：<4W。
显示说明：
采用单（双）排数码管显示。
单排数码管显示：在测量状态下显示当前测量值，参数设置状态下鲜显示参数，再显示参数值，即参数和参数值轮流显示。
双排数码管显示：在测量状态下主窗显示测量值，副窗显示上限报警值（AL1）；
参数设置状态下主窗显示参数代码，副窗显示参数数据；
指示灯说明：
H：上限报警指示灯，上限报警时亮（红色）；
L： 下限报警指示灯，下限报警时亮（绿色）；
HH：上上限报警指示灯，上上限报警时亮（红色）；
LL：下下限报警指示灯，下下限报警时亮（绿色）；
●产品选型
|
型 号 |
说 明 |
|
HD-KCXM- |
虹德智能数字(光柱)显示报警仪 |
|
输入通道 |
2 |
|
单路输入 |
|
4 |
|
双路输入 |
|
模拟光柱 |
0 |
|
无光柱 |
|
1 |
|
单色光柱 |
|
2 |
|
双色光柱 |
|
变送输出 |
0 |
|
无输出 |
|
1 |
|
4-20mA |
|
2 |
|
1-5V |
|
3 |
|
0-10mA |
|
4 |
|
0-5V |
|
5 |
|
0-20mA |
|
报警方式 |
0 |
|
无报警 |
|
1 |
|
二位报警 |
|
2 |
|
四位报警 |
|
配电功能 |
|
|
无配电功能 |
|
P |
|
有配电功能 |
|
频率输入 |
|
|
缺省为通用输入 |
|
F |
|
频率输入（不兼容其他信号） |
|
通讯功能 |
|
|
缺省为无通讯功能 |
|
T |
|
有通讯功能 |
|
供电方式 |
|
|
缺省为开关电源AC 220V |
|
A |
|
线性电源AC 220V |
|
D |
|
直流24V |
|
外形尺寸（宽×高×深） |
0 |
|

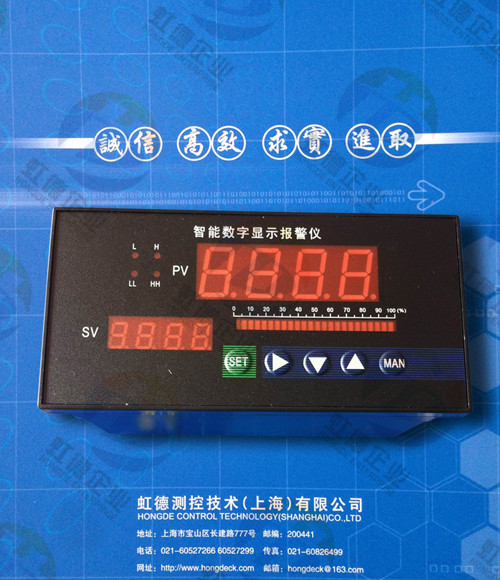

160mm×80mm×94mm横式 |
|
1 |
|

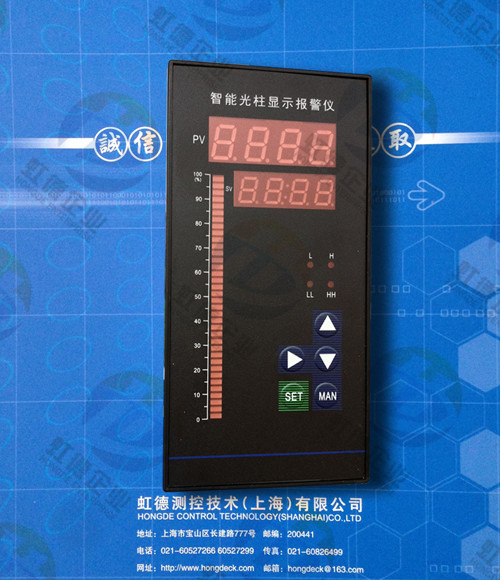

80mm×160mm×94mm竖式 |
|
2 |
|
96mm×96mm×130mm方式 |
|
3 |
|
96mm×48mm×110mm横式 |
|
4 |
|
48mm×96mm×110mm竖式 |
|
5 |
|
72mm×72mm×102mm方式 |
|
6 |
|
48mm×48mm×110mm方式 |
|
显示方式 |
|
缺省为单排显示 |
|
S |
双排显示 |
|
|
