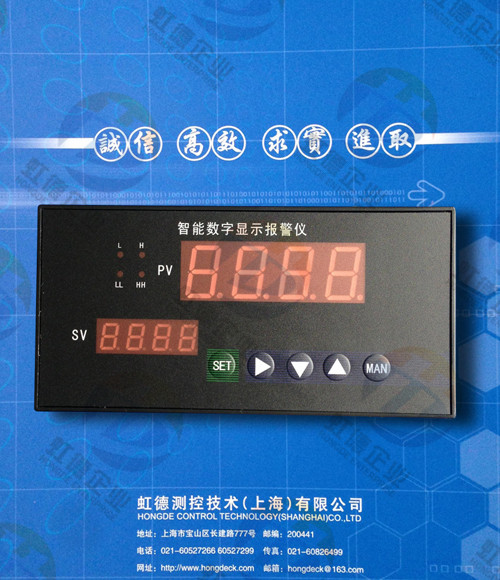

HD-XMZ/T智能数显报警仪
●产品简介
HD-XMZ/T系列单双回路数显控制仪本系列产品可与各式热电偶、热电阻、霍尔变送器、电阻远传压力表以及各种流量、压力、液位等变送器送出的信号适配，对其进行单回路热工参数的线性、开方指示及控制。
●技术指标
1、通过简单的软、硬件设定，即可对输入分度号、量程、小数点位置等功能参数、控制参数的设定进行选择，所有整定的参数均可永久保存，且掉电不丢失数据。
2、可对每个继电器控制输出进行上限、上上限、下限、下下限等控制输出功能进行编程；各控制数值可在全量程范围内设定。
3、采用鲜进的全自动数字调校系统，能方便快捷地进行精度调校，无需电位器调整。从而提高了仪表的稳定性和一致性。
4、具有超量程、断线、断阻、断偶指示等故障自诊断功能。
5、具有0~10mA、4~20mA、0~5V、1~5V隔离模拟变送输出信号。模拟变送值可在全量程范围内任意编程。
6、主屏四位高亮度数码管显示测量值，副屏四位高亮度数码管可编程显示控制设定值等。
7、可带隔离串行通讯接口，传输速率可通过按键自由设定，可与各种带输入/输出通讯功能的设备进行双向通讯，并组成网络控制系统。
8、各设定参数和调试参数可用密码锁定，锁码后可防止误操作。
9、可根据用户需求制作大屏幕数显表，外形尺寸、功能在订货时请用户予以确认
10、仪表供电方式：220V AC线性电源、220V AC开关电源、24V DC开关电源或其它用户特殊要求。
●产品选型

项 目	说 明	代 码	代 码 说 明
A	型 号	HD-XMZ-	数字显示、变送输出
		HD-XMT-	数字显示、控制、变送输出
B	类型	1	单回路数字显示
		2	单回路数字显示带模拟变送信号输出
C	报警控制功能	0	单显示(无报警控制功能)
		1	一个继电器输出(或一限报警)
		2	两个继电器输出(或两限报警)
		3	三个继电器输出(或三限报警)
		4	四个继电器输出(或四限报警)
D	输 入 信 号 类 型	0-	万能分度号
		1-	热电偶
		2-	热电阻
		3-	霍尔压力远传
		4-	电阻压力远传
		5-	标准信号：0~10mA DC
		6-	标准信号：0~5V DC
		7-	标准信号：4~20mA DC
		8-	标准信号：1~5V DC
		9-	非标准电流、电压、电阻的线性信号
E	模拟变送输出信号类型	0	无变送信号输出
		1	标准信号：0~10mA DC
		2	标准信号：4~20mA DC
		3	标准信号：1~5V DC
		4	标准信号：0~5V DC

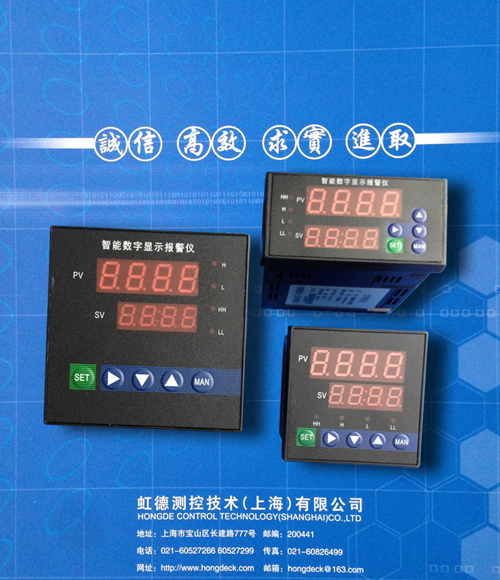

F	外 形 结 构	H	横式：160×80×60   （宽×高×深）
		S	竖式：80×160×60   （宽×高×深）
		F	方式：96×96×100   （宽×高×深）
		X	小方：72×72×100   （宽×高×深）
		Z	小竖：48×96×100   （宽×高×深）
		M	横式：160×80×140  （宽×高×深）
		SM	竖式：80×160×140  （宽×高×深）
		Y	小横：96×48×100   （宽×高×深）
		G	小方：48×48×90    （宽×高×深）
G	附加功能		缺项为无配电输出
		D	带24V DC配电输出或用户要求
H	显示方式	1	单窗显示
		2	双窗显示
I	通讯方式		缺项为无通讯接口
		2-	带RS-232通讯接口
		4-	带RS-485通讯接口
J	供电方式		缺项为220V AC线性电源供电
		T	220V AC开关电源供电
		W	24V DC开关电源供电



型号举例：XMT-220-2MD24-T（即： A-BCD-EFGHI-J）
万能分度号输入；输出4~20mA、两个继电器输出；带24V DC配电；双窗显示；带RS485通讯接口；开关电源220VAC供电。
