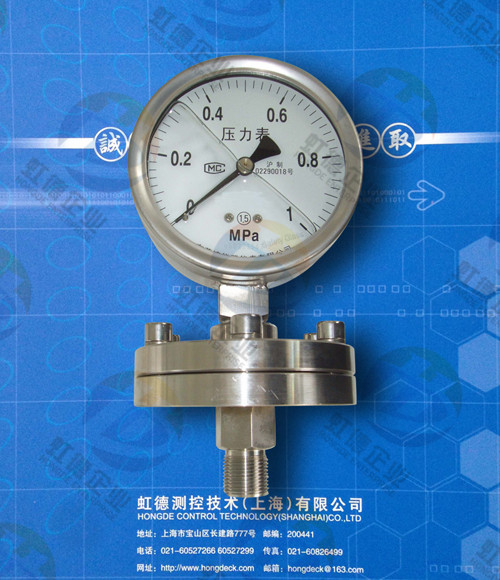

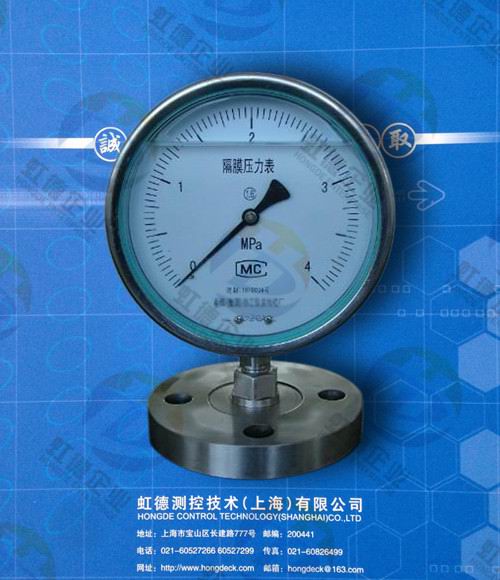

HD-YBF-100MF隔膜压力表
●产品简介
HD-YBFZ-100ML隔膜压力表为使通用型压力表能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及必须避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合，应必须采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。
HD-Y-BFN-150MF隔膜表主要用于石油化工、制碱、化纤、染化、制药、食品和制酷等工业部门生产过程中测量流体介质压力之用。隔膜表的耐蚀性可通过合适和选择与测量介质接触部分的隔膜，法兰及密封圈的材料来保证。
●技术指标
隔膜材料：0Cr17il12M02(316)；蒙乃尔合金（Cu30Ni70）；钽（Ta）及氟塑料（F4）。
法兰材料：不锈钢0Cr17il12M02(316)；不锈钢内衬氟塑料（316+F4）。
密封垫圈料：丁腈橡胶；氟橡胶；硅橡胶及氟塑料。
●产品选型
|
HD-Y-BF |
不锈钢隔膜压力表 |
|
|
/ |
连接器代码 |
|
|
Z |
直接式（被测介质温度＜80℃） |
|
ZN |
阻尼器 |
|
SR |
散热器（被测介质温度＜200℃） |
|
RL |
1/2/4：软管连接（1、2、4分别代表软管长度m） |
|
|
/ |
隔膜隔离器代号 |
|
|
MF |
敞开式凸面（≤25 Mpa） |
|
ML |
螺纹式（≤60 Mpa） |
|
MC |
卫生卡箍式（0.1～2.5 Mpa） |
|
|
隔膜膜片 |
|
|
316、316L、钽、哈氏合金、F4、316+F4等 |
|
HD-Y-BF |
/ |
Z |
/ |
MF |
/ |
316 |
选型举例 |
|
|
|
|
|
|
