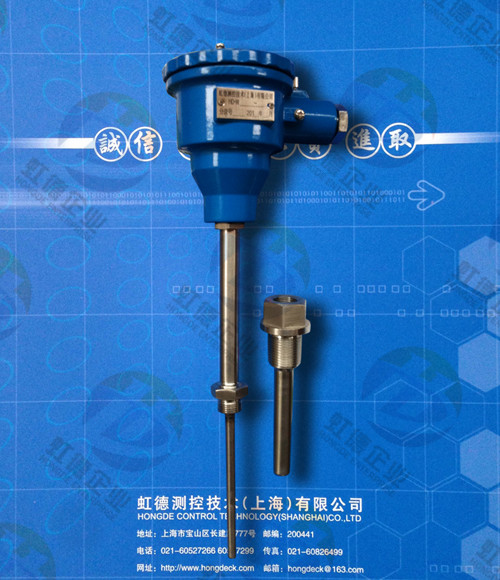

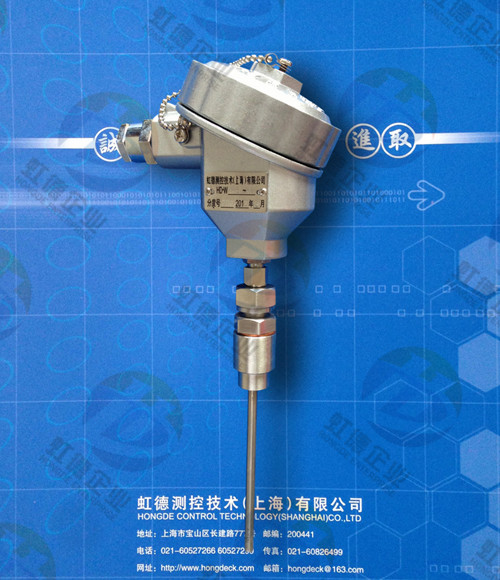

HD-WR系列隔爆热电偶
●产品简介
HD-WRN-240隔爆热电偶是一种温度传感器，在工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪表，对系统实行检测、调节和控制。在化工厂、生产现场常伴有各种易爆、易燃等化学气体、蒸气、如果使用普通的热电偶非常不安全，极易引起环境气体爆炸，因此，在这些场合必须使用隔爆热电偶作温度传感器，本厂生产的HD-WRN-241隔爆热电偶产品适用在dIIBT4～dIICT6温度组别区间内具爆炸性气体危险的场所内。
HD-WRNK-240隔爆热电偶采用引进元件作感温元件，其技术性能符合JB/T8622-1997工业铂电技术条件和分度表。同时产品符合爆炸性环境用防爆电气设备通用要求GB33836.1-2000、GB3825.2-2000标准，由国家级仪器仪表防爆安全监督检验站对产品的图样、技术文件、样机进行专门审定和批准，并发给防爆合格证。
HD-WRNK-241隔爆热电偶和装配式热电偶的结构，原理基本相同，所区别的是，隔爆型产品的接线盒（外壳）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国定防爆标准，所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散一传爆，由于产品采用是上述防爆特殊结构，使产品完全符合使用在dIIBT4至dIICT6防爆温度级别区间范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。
●技术指标
温度测量范围和允许误差
|
热电偶类别 |
型号 |
分度号 |
测量范围℃ |
允许偏差△t ℃ |
|
铂铑10-铂 |
HD-WRP |
S |
0～1600 |
±1.5℃或±0.25%│t│ |
|
镍铬-镍硅 |
HD-WRN |
K |
0～1300 |
±2.5℃或±0.75%│t│ |
|
镍铬-铜镍 |
HD-WRE |
E |
0～800 |
±2.5℃或±0.75%│t│ |
|
铜-铜镍 |
HD-WRC |
T |
0～600 |
±2.5℃或±0.75%│t│ |
注“t”为感温元件实测温度
●型号表示
|
HD-W |
虹德温度仪表 |
|
|
R |
热电偶 |
|
|
感温元件材料 分度号 |
|
P |
S分度（铂铑10-铂） |
|
N |
K分度（镍铬-镍硅） |
|
E |
E分度（镍铬-铜镍、镍铬-康铜) |
|
|
内芯结构 |
|
K |
铠装结构 |
|
|
电阻元件 |
|
无 |
单支 |
|
2 |
双支 |
|
|
|
安装固定形式 |
|
1 |
无固定装置 |
|
2 |
固定螺纹 |
|
3 |
卡套螺纹 |
|
4 |
固定法兰 |
|
6 |
铠装补强管 |
|
|
接线盒形式 |
|
4 |
防爆接线盒 |
|
|
保护管直径 |
|
0 |
Φ16 |
|
1 |
Φ12 |
|
4 |
Φ4 |
|
5 |
Φ5 |
|
6 |
Φ6 |
|
8 |
Φ8 |
|
9 |
非标直径 |
|
HD-W |
R |
N |
K |
2 |
- |
2 |
4 |
0 |
选型举例 |
●保护管材质
|
材质 |
使用温度 |
特点及用途 |
|
1Cr18Ni9Ti |
-200～800 |
具有高温耐蚀性，通常作为一般热钢使用 |
|
304 |
-200～800 |
低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢 |
|
316 |
-200～750 |
低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
|
316L |
-200～750 |
超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
|
310S |
-200～1000 |
具有高温抗氧化性，耐腐蚀型通常作为热钢使用 |
|
GH3030 |
0～1100 |
镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用 |
|
|
