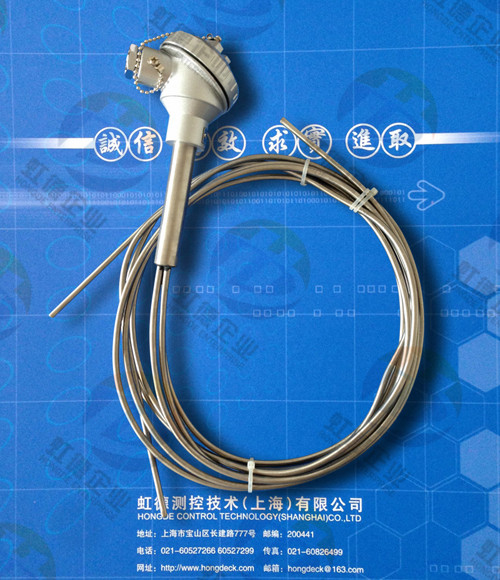

HD-WRNKD多点铠装热电偶
●产品简介
HD-WRNKD多点热电偶适用于炼油化工企业高压加氢及加氢裂化、大型芳烃装置反应器中。工业生产现场存在温度梯度不显著，须同时测量多个位置或单个位置的多处测量。特别是固定床加氢、加氢裂化装置和大型芳烃装置等温度测量，由于反应器既存在轴向温差又存在径向温差，温度测量点越多，反应的床温越全面，就需要有更多的测量点来测量温度，从而诞生了多点热电偶。
HD-WRNKD多点铠装热电偶具有能弯曲、耐高温、热响应时间快和坚固耐用等特点，它和工业用装配式热电偶一样，作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用。HD-WRNKD多点铠装热电偶的结构是由导体，绝缘氧化镁和1Cr18Ni9Ti不锈钢保护管经多次拉制而成，HD-WRNKD3-436多点铠装热电偶产品主要由接线盒，接线端子和铠装热电偶组成基本结构，并配以各种安装固定装置组成。HD-WRNKD多点铠装热电偶可在接线盒内安装温度变送器，直接输出4～20mADC信号。
HD-WRNKD-Z多点整体式热电偶是本公司历经多年不断开发研究，该产品由多支芯线铠装热电偶组合于一支不锈钢管内，经模具压实变径的坚实整体。整机是由外套管、内芯铠装热电偶、接线盒或补偿导线组成。多支热电偶成阶梯式分布。具有耐压、可挠、高不渗透、高不燃性、耐辐射、高强度、安全防爆、安装方便、使用寿命长等优点。该产品更广泛的应用于炼油化工企业存储罐、油井、气井、地热深井温度的测量。
●技术指标
温度测量范围和允许误差
|
类别 |
代号 |
分度号 |
套管外径mm |
常用温度℃ |
允许偏差△t |
|
测量范围℃ |
允差值 |
|
镍铬-铜镍 |
WREK |
E |
≥Φ0.5 |
600 |
0~600 |
±2.5℃或±0.75%t |
|
镍铬-镍硅 |
WRNK |
K |
≥Φ0.5 |
800 |
0~800 |
±2.5℃或±0.75%t |
注“t”为感温元件实测温度
●产品选型
|
HD-W |
虹德温度仪表 |
|
|
R |
热电偶 |
|
|
感温元件材料 分度号 |
|
P |
S分度（铂铑10-铂） |
|
N |
K分度（镍铬-镍硅） |
|
E |
E分度（镍铬-铜镍、镍铬-康铜） |
|
|
K |
铠装多点结构 |
|
|
电阻元件 |
|
D(2点-12点) |
|
|
|
安装固定形式 |
|
1 |
无固定装置 |
|
2 |
固定螺纹 |
|
4 |
固定法兰 |
|
|
接线盒形式 |
|
3 |
防水接线盒 |
|
4 |
防爆接线盒 |
|
9 |
带补偿导线式 |
|
|
保护管直径 |
|
1 |
Φ1 |
|
2 |
Φ2 |
|
3 |
Φ3 |
|
4 |
Φ4 |
|
5 |
Φ5 |
|
6 |
Φ6 |
|
8 |
Φ8 |
|
9 |
非标直径 |
|
|
结构形式 |
|
无 |
分体式 |
|
Z |
整体结构式 |
|
Y |
带温度变送器 |
|
HD-W |
R |
N |
K |
D5 |
- |
4 |
4 |
8 |
Z |
选型举例 |
|
|
