●产品简介

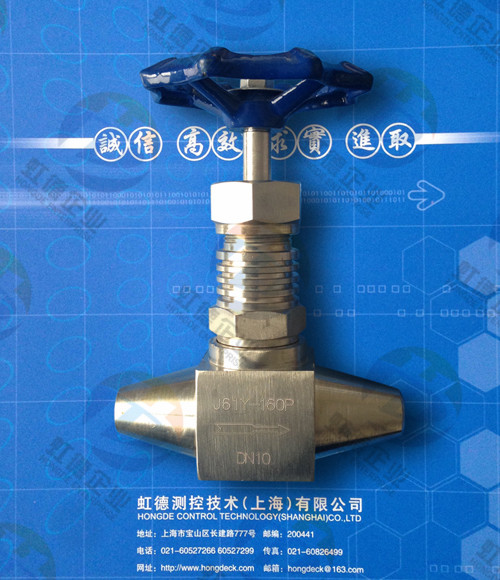

J61Y是电力,电气,机电设备工程,电控设备工程中应用*多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J61W针型阀,外表美观,密封性能好,耐压高,拆装维护方便。
●技术指标
1. 制造标准: GB/T12224-2005 JB/T3595-2002 JB/T7747-95
2. 连接形式: 对焊连接
3. 结构特性: 锥面密封,上螺纹阀杆
4. 阀门检验与试验: GB/T 9092-99
5. 工作压力:≤10000PSI
6. 适用工作温度:-29℃～+538℃
7. 适用工作介质:水,油,气等腐蚀性与非腐蚀性介质.
8. 公称通径:DN6,DN10,DN15,DN20,DN25…
|
规 格 |
φ |
L1 |
L |
H |
Do |
重量(Kg) |
|
DN6 |
φ14 |
3 |
110 |
124 |
78 |
1.2 |
|
DN10 |
φ16 |
3.5 |
110 |
124 |
78 |
1.2 |
●产品选型
|
型 号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
|
J61H-160 |
20# |
20# |
2Cr13 |
20# |
柔性石墨 |
|
J61W-160P |
SS304 |
SS304 |
SS304 |
SS304 |
|
J61Y-160V |
12CrMoV |
12CrMoV |
12CrMoV |
20# |
|
|
|
|
|
|
