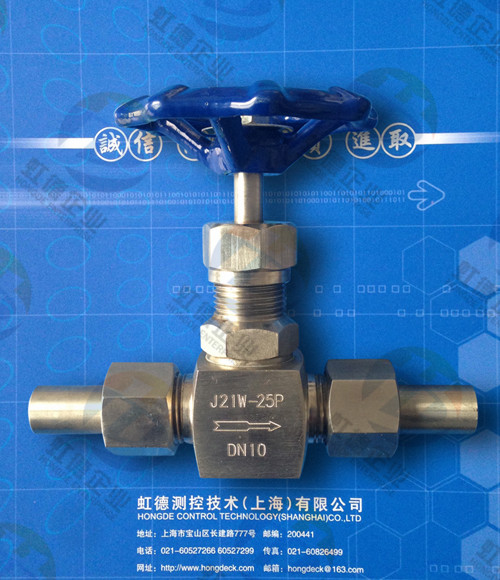

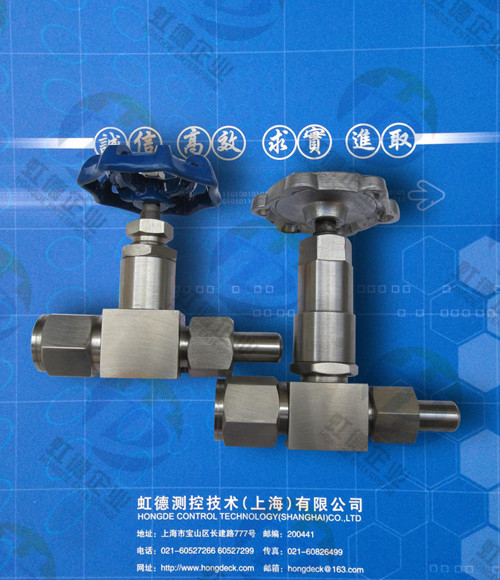

J21W/J23W针型阀
●产品简介
J21W/J23W针型阀密封性良好，一般用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。该阀种类一般分为普通截止阀、针型截止阀、角式针型阀、仪表针型阀、波纹管针型阀、阀组等。针型截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种鲜进连接方式的阀门。手动截止阀、球阀可安装在管路的任何位置上。
●产品选型
主要零件材料
|
型 号 |
阀体 |
接头 |
阀杆 |
螺帽 |
填料 |
J21W-16
J21W-40
J21W-160
J21W-320
J23W-16
J23W-40
J23W-160
J23W-320 |
20# |
20# |
2Cr13 |
20# |
柔性石墨
聚四氟乙稀 |
J21W-16P
J21W-40P
J21W-160P
J21W-320P
J23W-16P
J23W-40P
J23W-160P
J23W-320P |
SS304 |
SS304 |
SS304 |
SS304 |
主要外形尺寸
|
规 格 |
M |
φ |
L1 |
L |
H |
Do |
重量(kg) |
|
DN6 |
M20×1.5 |
φ14×4 |
66 |
140 |
96 |
63 |
0.85 |
|
DN10 |
M24×1.5 |
φ18×4 |
78 |
160 |
115 |
78 |
1.1 |
|
DN15 |
M30×1.5 |
φ22×4 |
94 |
180 |
122 |
100 |
2 |
|
DN20 |
M36×1.5 |
φ28×4 |
108 |
220 |
156 |
110 |
3.5 |
|
DN25 |
M39×1.5 |
φ33×4 |
110 |
230 |
170 |
140 |
4.3 |
|
|
|
|
|
|
