PT100是正温度系数的热敏电阻，线性度比较好可以用来连续测温，下面介绍PT100的测温原理和接线方式。
1.什么是PT100
PT100是铂电阻，随着温度的升高电阻增大，并且基本呈线性方式，很适合用作连续测温，所以很多工业用温度传感器都是用PT100来实现的。这里的100是指铂电阻的阻值在0℃时为100Ω。相应的PTT1000是指，在0℃时电阻值为1000Ω。
2.PT100的测温原理和调理方式

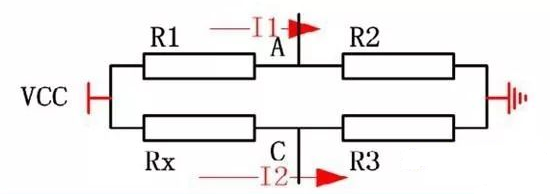

在使用PT100测温时，通常用惠斯通电桥来实现。即利用三个定值电阻和PT100组成惠斯通电桥，当温度发生变化时导致PT100阻值发生变化，从而使电阻两端的压差发生变化。

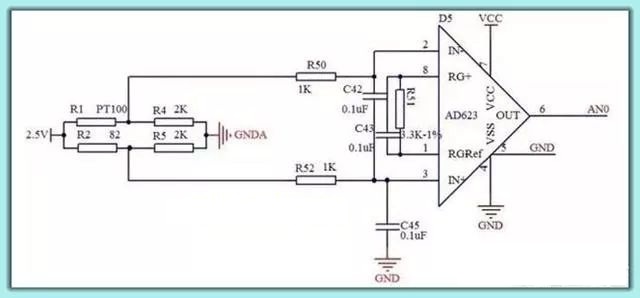

后端处理电路以AD620/AD623查分运放为例，通过调节电阻R51可以设置查分运放的放大倍数，信号经过调理后可以进入单片机进行AD采样。如下的电路，是我应经成熟应用的，产品已经量产多年，比较稳定，大家可以参考。
3.PT100的接线方式

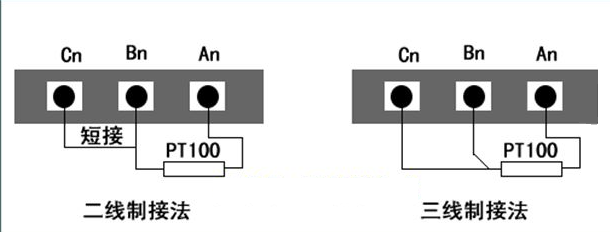

PT100的接线方式有四线制、三线制、两线制，在采样精度要求不是非常精确的情况下，三线制用的比较多。如下图所示，是PT100的三线制和两线制的接线方法。
其实从图上可以看出，接线类似，在接线时注意要把电阻接入采样端。
