上海虹德温度传感器电流变送电路图 | |
发布时间:2019-08-20 09:31 | 浏览次数: | |

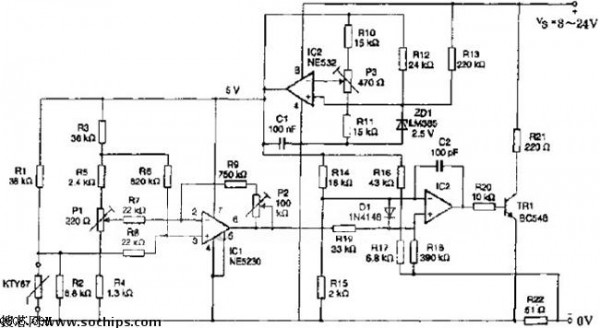

如图所示是温度传感器电流变送电路,电路中的电阻为金属膜电阻,其精度优于1%,温度系数TC小于正负50X10-6/k;测量范围:0~100摄氏度,电流I=4+T/6.25,电流单位mA,温度T单位摄氏度。 电路表示KTY87两线电流变送器,由具有前置放大器的惠斯登电桥、电流变送器输出级和稳压电路组成。
|
|
|
|
