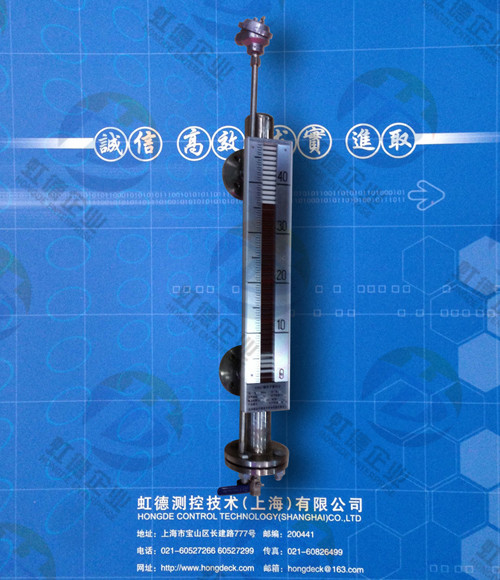

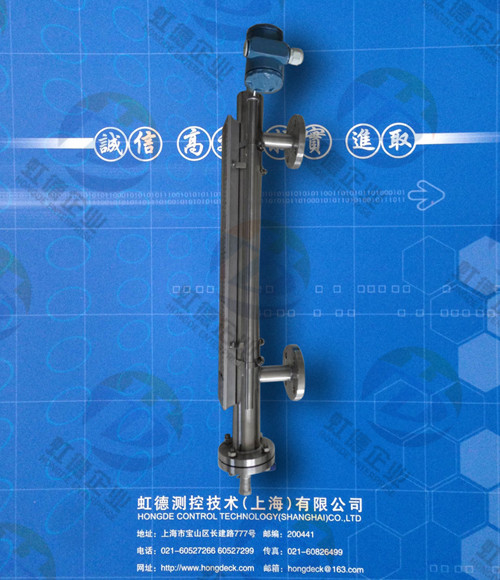

HD-UHZ系列顶装磁翻板液位计
●产品简介
HD-UHZ-58/D系列顶装式磁性液位计是以浮球为测量元件通过与之连接的顶杆上端的磁钢将液位变化经磁性耦合传递到检测指示器指示为翻柱形式指示器可醒目地指示出液位高度。由于该液位计的现场指示部分与被测介质完全隔离．故具有液位指示清晰，观察方便，安全可靠不受高压腐蚀性影响的特点。该液位计适用于各种地下槽、箱、池和容器及不宜侧面开孔容器的液位指示。该液位计若配上本公司生产的远传配套仪表可将液位信号转换成二线制4-20mA标准信号，可实现远距离指示、检测、记录与控制。HD-UHZ-517D该系列产品广泛用于电力、石油，化工、冶金，环保．船舶，建筑．食品等各行业生产过程中的液位测量与控制。
HD-UHZ-518/D系列顶装式磁性液位计根据浮力原理和磁钢的磁性耦合作用研制而成，当被测害器内的液位升降时带动浮球并通过与之相联的连杆上端的永久磁钢 经磁耦台传递到现场指示器．当液位上升时翻柱由白色转为红色．当液位下降时．翻柱由红色转白色，指示器的红白分界处为容器内介质液位的实际高度．从而实现液位指示。
HD-UHZ-517/D系列顶装式磁性液位计在容器不适宜侧面开孔或观察液位不方便的情况下．在容器的上部和下部都可以安装液位计适用于粘度较大的液体介质。观察指示器的方向可任意改变。其他特点和UHZ-58/C系列侧装式磁性液位计相同。
●技术参数
测量范围：300～5000mm
准确度:±10mm，±16mm
-翻柱直径:10mm，16mm
工作压力: ≤2.5MPa（2.5MPa以上可另行设计）
防腐型≤1.OMPa
介质密度t≥O.45g／cm。
介质密度差：≥0.15g／m。（测量界位）
介质温度：-20+250℃
介质粘度:≤O.4Pa.s对于粘度大的介质或温度低时易结昌的介质可根据用户要求选用加热型夹套式液位计。
本公司出厂连接法兰尺寸DN20．PNl.0（公制管连接法兰 采用化工1988年最新颁布的HG20592—20635—97法兰标准．若采用其他法兰标准{如GB、AN sl，DIN等标准）请用户在订货时注明。对于高压型侧装式磁性液位计连接法兰采用HG20595—97带颈对焊连接法兰DN25．PN4 0密封面形式突面或凸面。远传配套仪表的主要技术参数请参阅本公司选型资料有关内容。如有特殊要求可在订货对商洽。
●防腐型材料
|
代号 |
名称 |
适用范围 |
|
PVC |
聚氯乙烯 |
水、污水、轻微的腐蚀性液体 |
|
PP |
聚丙烯 |
耐酸、碱、油脂、油和油剂 |
|
PE |
聚乙烯 |
耐稀酸、碱、酒精、汽油溶剂 |
|
PTFE |
聚四氟乙烯 |
耐所有化学品 |
|
PVDF |
聚偏氟乙烯 |
耐油和油脂、酸碱溶剂 |
|
PUR |
聚氨酯 |
耐燃料、热油和含油的液体 |
|
PA |
聚酰胺 |
耐油，油脂，溶剂 |
●国内外常用不锈钢材料对照表
|
德国 |
美国 |
日本 |
中国 |
|
1.4783 |
321 |
SUS321 |
1Cr18Ni9Ti |
|
1.4571 |
316Ti |
- |
0Cr18Ni2Mo2Ti |
|
1.4401 |
316 |
SUS316 |
1Cr17Ni12Mo2 |
|
1.4435 |
316L |
SUS316L |
00Cr17Ni14Mo2 |
|
1.4301 |
304 |
SUS304 |
0Cr18Ni9 |
|
|
|
|
|
|
