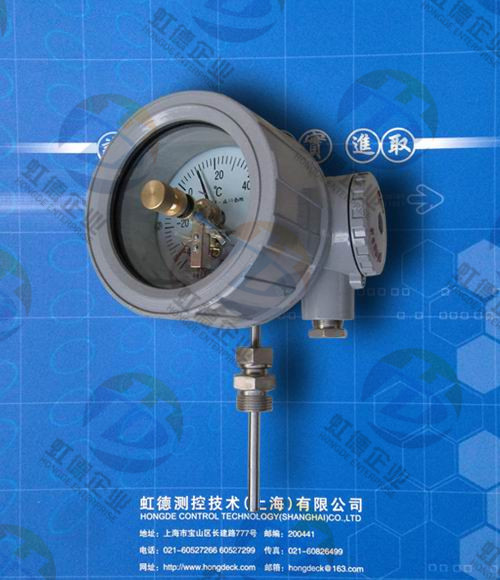

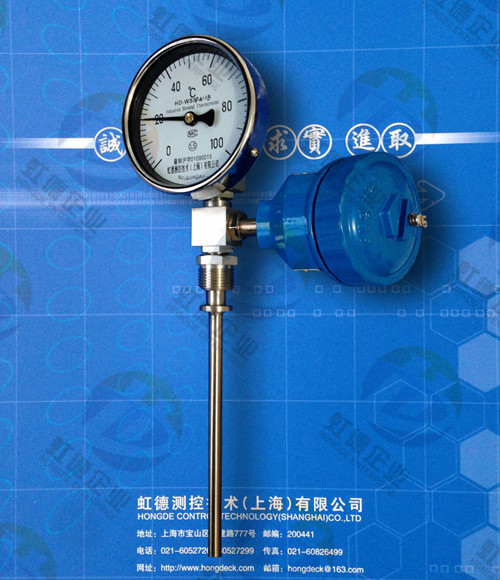

HD-WSSX防爆电接点双金属温度计
●产品简介
HD-WSSX-411B防爆电接点双金属温度计外壳采用铝合金制成，通过铝合金外壳把仪表内可能产生火花、电弧的电路与表壳外爆炸性气体混合物隔开，从而达到隔爆的目的。
HD-WSSX-481B防爆电接点双金属温度计产品性能符合GB3836.1-2000《爆炸性气体环境用防爆电气设备第1部分：通用要求》及GB3836.2-2000《爆炸性气体环境用防爆电气设备第2部分：隔爆型电气设备"d"》的标准。
HD-WSSX-461B防爆电接点双金属温度计带有电接触装置—即机械电接点。当被测介质温度变化时，自由端上的细轴及转向传动机构带动指针及动触点转动，在标度盘上指示出温度的变化值，当其与定触点（上、下限定触点）接触或断开的瞬时，使电路系统中的继电器及接触器动作，以达到自动控制和报警的目的。
HD-WSSX-483B系列防爆电接点双金属温度计是利用绕制成螺旋管状的双金属片一端被固定，另一自由端与指针连接，随着温度的变化而转动，并带动指针旋转指示温度的单针式指示温度计。是石油，焦化，化工，医药等企业生产现场存在碳化物等爆炸物各过程中的-80～500℃范围内液体、蒸汽和气体介质以及固体表面的温度测量。
主要技术参数
现场显示温度，直观方便；安全可靠，使用寿命长；
多种结构形式，可满足不同要求。
执行标准GB3836.1-2000 GB3836.2-2000
精度等级：1.5
标度盘公称直径： 100mm
热响应时间：≤ 40s
隔爆等级： DIIBT4
额定功率： 10VA
*高工作电压： 220V
*高工作电流： 0.7A
●产品选型
|
HD-WSS |
虹德双金属温度计 |
|
|
X |
上下限电接点 |
|
X2 |
双上限电接点 |
|
XP |
电接点热电阻远传 |
|
|
|
表盘直径 |
|
3 |
Φ60 |
|
4 |
Φ100 |
|
5 |
Φ150 |
|
|
结构形式 |
|
0 |
轴向型 |
|
1 |
径向型 |
|
5 |
热套式角型 |
|
6 |
热套式直型 |
|
7 |
热套式万向型 |
|
8 |
万向型 |
|
|
安装方式 |
|
0 |
无固定装置 |
|
1 |
可动外螺纹 |
|
2 |
可动内螺纹 |
|
3 |
固定螺纹 |
|
4 |
固定法兰 |
|
5 |
卡套螺纹 |
|
6 |
卡套法兰 |
|
|
防护形式 |
|
B |
防爆型 |
|
HD-WSS |
X |
- |
4 |
1 |
1 |
B |
选型举例 |
|
|
|
|
|
|
