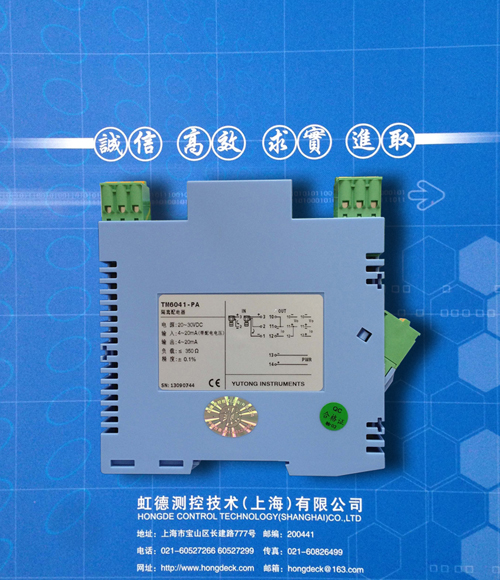

HD-DFP隔离配电器
●产品简介
信号调理器是在自动化控制系统中对各种联络信号进行变送、转换、隔离、传输、运算的仪表，我们总称它们为信号调理器。我公司生产的信号调理器从功能上分有与温度传感器配套的隔离型温度变送器、与各种变送器配套的隔离配电器、对各种信号进行隔离转换的信号隔离器等。从结构上分：有架装式、导轨式、盘装式等。
HD-DFX系列信号隔离器主要与DCS、PLC等工业测控系统配合使用。用来完善和补充系统模拟I/O插件功能，增加系统适用性和现场环境下的可靠性。
HD-DWB系列产品中的热电阻、热电偶信号变送器可与热电阻、热电偶温度传感器配合，完成温度的变送和隔离传输满足用户本地监视与远程数据采集的需求。
HD-DFP隔离配电器，可以与各种温度变送器、流量变送器、压力变送器、液位变送器等24VDC供电的两线制变送器配套，完成向变送器馈电、取回参数信号、隔离转换输出的工作。
本系列产品按国际电磁兼容性标准设计;采用国际上同行业公认的调制式变压器隔离技术,完成输入、输出、电源的相互隔离,在模块内部的电路设计上,以低功耗、低温漂技术为基础,采用高品质元器件,使产品能够长期稳定工作,同时产品设有输入保护、干扰抑制、隔离等功能。
产品外形分为采用DIN35导轨式卡装方式和符合DDZ-III型架装式两种结构,螺栓式端子安装使用方便。
●技术指标
1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
●产品选型
|
HD-DBW-***隔离型温度变送器 |
|
HD-DFP-***隔离配电器 |
|
HD-DFX-***信号隔离器 |
|
结构类型 |
1 |
架 装 式 |
|
2 |
导 轨 式 |
|
输入回路 |
1 |
单 回 路 输 入 |
|
2 |
双 回 路 输 入 |
|
输入信号 |
1 |
热 电 偶 |
|
2 |
热 电 阻 |
|
3 |
0-5VDC |
|
4 |
1-5VD |
|
5 |
输入4-20mA，无配电输出 |
|
6 |
输入0-10mA，无配电输出 |
|
7 |
输入4-20mA，有配电输出（24VDC） |
|
8 |
输入0-10mA，有配电输出（24VDC） |
|
9 |
用户指定 |
|
第一路输出信号 |
1 |
0-10mA |
|
2 |
4-20mA |
|
3 |
0-5VDC |
|
4 |
1-5VDC |
|
5 |
0-10VDC |
|
第二路输出信号 |
0 |
0-10mA |
|
1 |
4-20mA |
|
2 |
0-5VDC |
|
3 |
1-5VDC |
|
4 |
0-10VDC |
|
5 |
无输出（默认） |
|
类型 |
A |
模 拟 型 |
|
S |
智 能 型 |
|
工作电源 |
A |
交流220VAC（仅架装式） |
|
D |
直流24VDC |
|
W |
无源型 |
|
|
|
|
|
|
