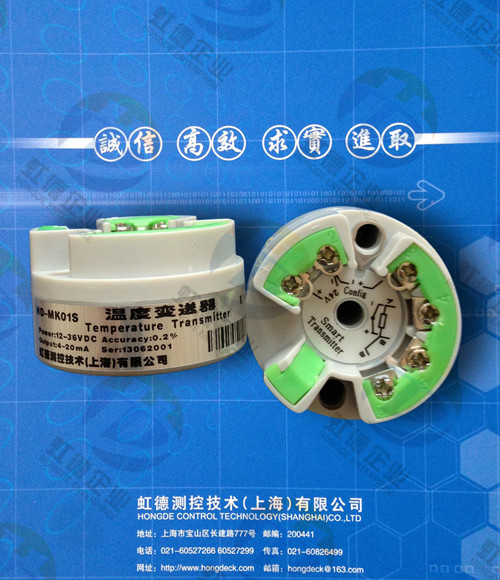

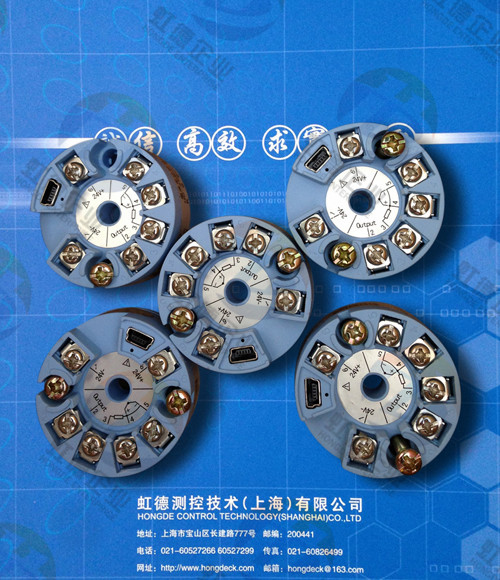

HD-SBWZ温度变送器
●产品简介
HD-SBWZ-2460系列热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA、0-10V的输出信号.
该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
●主要特点
·采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。
·现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；
·热电偶变送器具有冷端温度自动补偿功能；
·精度高、功耗低，使用环境温度范围宽，工作稳定可靠；
·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和仪表盘上使用；
·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能；
·智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例；
●技术指标
1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V
7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50(Vmin-12),例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
8、工作环境：a:环境温度-25-+80℃（常规型）-25-+70℃（数显型）
b:相对湿度：5%-95% c:机械振动f≤50Hz, 振幅≤0.15mm
9、环境影响系数：δ≤0.05%/℃。
|
HD-S |
B |
W |
虹德温度变送器 |
|
|
|
|
R |
热电偶 |
|
Z |
热电阻 |
|
无 |
通用型 |
|
|
－ |
输出性质 |
|
|
2 |
输出与对应温度呈线性 |
|
4 |
输出与对应输入信号呈线性 |
|
|
热电偶温度变送器 |
|
1 |
E镍铬－铜镍 |
|
2 |
K镍铬－镍硅 |
|
3 |
S铂铑10－铂 |
|
4 |
B铂铑10－铂铑6 |
|
5 |
T铜－铜镍 |
|
6 |
J铁－镍铜 |
|
8 |
N镍铬硅－镍硅 |
|
热电阻温度变送器 |
|
1 |
Cu50 |
|
2 |
Cu100 |
|
4 |
Pt100 |
|
|
电路类别 |
|
5 |
隔离型 |
|
6 |
非隔离型 |
|
|
器件类别 |
|
0 |
常规型 |
|
1 |
智能型 |
|
2 |
数显型 |
|
3 |
指针型 |
|
4 |
智能数显型 |
|
5 |
智能指针型 |
|
6 |
带通讯协议 |
|
|
安装类型 |
|
无 |
常规型 |
|
T |
专用型 |
|
BG |
挂壁型 |
|
DG |
导轨型 |
|
HD-S |
B |
W |
Z |
- |
2 |
4 |
6 |
0 |
|
选型举例 |
|
|
|
|
|
|
