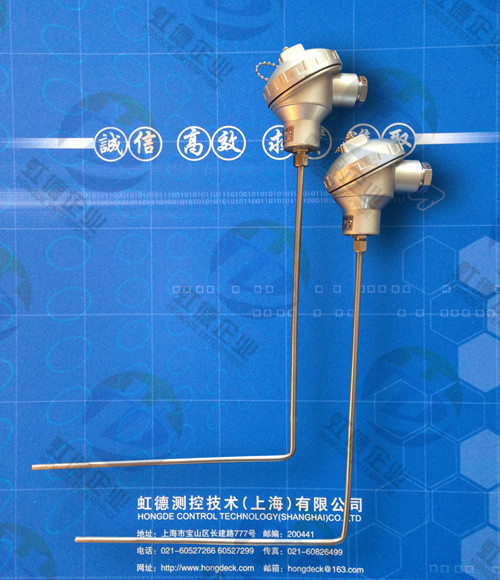

HD-WZPK系列铠装热电阻●产品简介
HD-WZPK-235铠装铂电阻作为一种温度传感器，它比装配式铂电阻直径小，易弯曲，适宜安装在管道狭窄和要求快速反应、微型化等特殊场合。HD-WZPK-336其可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测，并且可直接用铜导线和二次仪表相连接使用，由于它具有良好的电输出特性，可为显示仪、记录仪、调节器、 扫描器、数据记录仪以及电脑提供精确的输入值。
HD-WZPK-236铠装电阻外保护管采用不锈钢，内充满高密度氧化物质绝缘体，因此它具有很强的抗污染和优良的机械强度，适合安装在环境恶劣的场合。HD-WZPK-238铠装铂电阻通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成。HD-WZPK2-338铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
●技术指标
·热响应时间少，减小动态误差；
·直径小，长度不受限制；
·测量精度高；
·进口薄膜电阻元件，性能可靠稳定；
|
热电阻类别 |
测量范围℃ |
分度号 |
允许偏差△t ℃ |
|
WZPK铂电阻 |
-200～600 |
Pt100
Pt1000 |
B级 允差±（0.3或+0.005︱t︱） |
|
A级 允差±（0.15或+0.002︱t︱） |
注：式中“t”为感温元件的实测温度绝对值。
●产品选型
|
HD-W |
虹德温度仪表 |
|
|
Z |
热电阻 |
|
|
感温元件材料 分度号 |
|
P |
铂 Pt100、Pt1000 |
|
|
内芯结构 |
|
K |
铠装结构 |
|
|
电阻元件 |
|
无 |
单支 |
|
2 |
双支 |
|
|
|
安装固定形式 |
|
1 |
无固定装置 |
|
2 |
固定卡套螺纹 |
|
3 |
可动卡套螺纹 |
|
4 |
固定卡套法兰 |
|
5 |
可动卡套法兰 |
|
6 |
铠装补强管 |
|
|
接线盒形式 |
|
0 |
简易接线板式 |
|
1 |
直接引线式 |
|
2 |
防溅接线盒 |
|
3 |
防水接线盒 |
|
4 |
防爆接线盒 |
|
5 |
扁接插件式 |
|
6 |
插座式 |
|
7 |
手柄式 |
|
8 |
小防喷接线盒 |
|
9 |
带补偿导线式 |
|
|
保护管直径 |
|
2 |
Φ2 |
|
3 |
Φ3 |
|
4 |
Φ4 |
|
5 |
Φ5 |
|
6 |
Φ6 |
|
8 |
Φ8 |
|
9 |
非标直径 |
|
|
S |
引进元件 |
|
HD-W |
Z |
P |
K |
2 |
- |
2 |
3 |
6 |
S |
选型举例 |
●保护管材质
|
材质 |
使用温度 |
特点及用途 |
|
1Cr18Ni9Ti |
-200～800 |
具有高温耐蚀性，通常作为一般热钢使用 |
|
304 |
-200～800 |
低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢 |
|
316 |
-200～750 |
低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
|
316L |
-200～750 |
超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
|
310S |
-200～1000 |
具有高温抗氧化性，耐腐蚀型通常作为热钢使用 |
|
GH3030 |
0～1100 |
镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用 |
|
|
|
|
|
|
