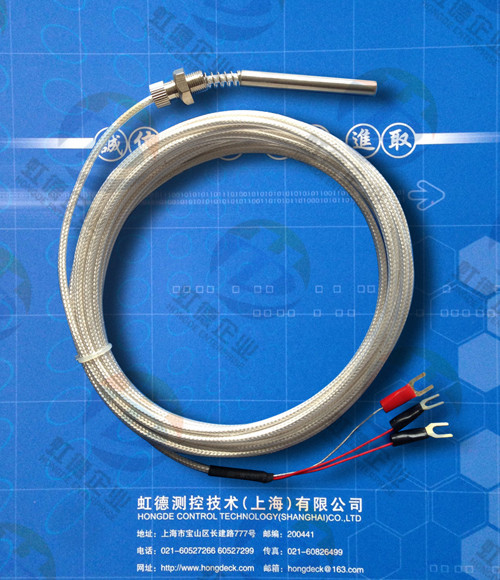

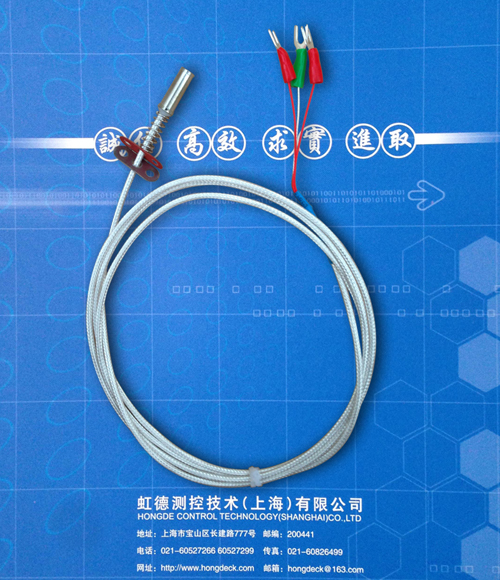

HD-WZPM端面热电阻
●产品简介
HD-WZPM-201端面热电阻引进国外鲜进生产技术，把当代世界上鲜进生产工艺、优良的测试手段和自己多年的制造经验融为一体，为我国开创了一代新型的铂热电阻产品，HD-WZPM2-201元件由特殊处理的丝材绕制，紧巾在温度计前端，与一般轴向热电阻相比，HD-WZPM-001端面热电阻能更正确和迅速地反映被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度。
●技术指标
感温元件0℃时的电阻值（R100）和它在0℃时的电阻R0
分度号Cu50：R0=50±0.050Ω Cu100：R0=100±0.10Ω
分度号Pt100:R0=100±0.12Ω（B级）
其中:R0为元件在0℃时的电阻值。
测量范围和允差
|
热电阻类别 |
测量范围℃ |
分度号 |
允许偏差△t ℃ |
|
WZPM铂电阻 |
-150～200 |
Pt100
Pt1000 |
B级 允差±（0.3或+0.005︱t︱） |
|
A级 允差±（0.15或+0.002︱t︱） |
|
WZCM铜电阻 |
-50～100 |
Cu50 |
-50～100℃ 允差±（0.30+6.0×10-3t） |
●产品选型
|
型号 |
分度号 |
测量范围℃ |
保护管材料 |
引线长度mm |
规格 |
|
直径d(mm) |
安装方式 |
|
HD-WZCM-201 |
Cu50 Cu100 |
-50～100 |
紫铜304 |
500
1000
1500
2000
2500
5000 |
Φ6 |
M8×0.75 |
HD-WZPM-201
HD-WZPM2-201 |
Pt100
Pt1000 |
-100～100 |
紫铜304
316 |
|
HD-WZPM-201B |
Φ8.7 |
M10×1 |
HD-WZPM-001
HD-WZPM2-001 |
Φ6 |
压着式 |
|
|
|
|
|
|
