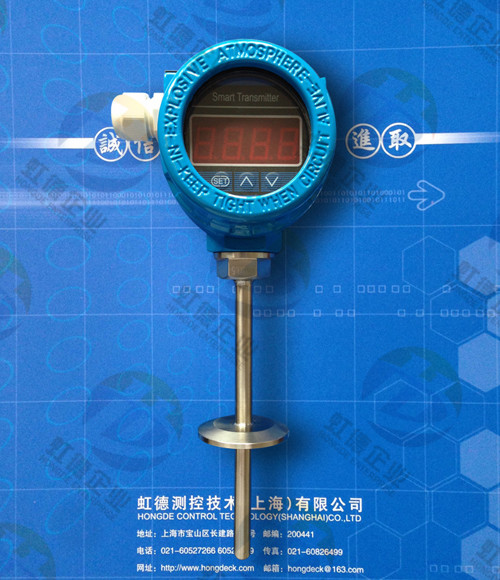

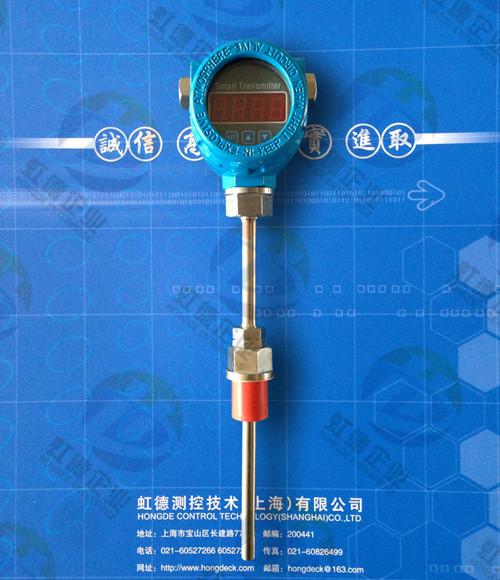

HD-SBWZ一体化现场显示热电阻
●产品简介
HD-SBWZ系列一体化现场显示热电阻温度变送器是DDZ-S系列仪表中的现场安装式温度变送单元。它采用二线传送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电阻信号变换成与输入电信号或被测温度成线性的电流或电压输出信号，变送器可以安装于热电阻的接线盒内与之形成一体化结构。它作为新*代测温仪表可广泛应用于冶金、石油化工、电力、轻工、纺织、食品、国防以及科研等工业部门。
HD-SBWZ温度变送器智能板采用单片机电路，可靠准确的完成传感器信号的采集调理及环路电流变化输出。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用二线制方式输出。变送器采用环氧树脂密封结构，因此抗震、耐温，适合在恶劣现场环境中安装使用。现场安装于热电阻、热电偶的接线盒内，直接输出电流或电压信号，这样既省去较贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。精度高、功耗低、使用环境温度范围宽、工作稳定可靠。量程可调，并具有线性化较正功能，热电偶温度变送器具有冷端自动补偿功能。应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装入检测设备中。
●技术指标
1、两线制回路供电工作方式。DC13～36V; 负载电阻≤600Ω（供电24V时）
2、输入信号：Pt100/-199.9～600.0℃，全量程带一位小数点。
3、-199.9～600.0℃范围内，变送输出零点、量程自由设定；
4、按键操作、设定方式简单、快捷；采样速率5次/秒
5、测量精度±0.2％FS，四位红色数码管，工作温度－20～80℃
●产品选型
|
HD-SBW |
虹德一体化显示热电阻 |
|
|
Z |
热电阻（Pt100、Pt1000) |
|
R |
热电偶(B、R、S、K、E) |
|
|
内芯结构 |
|
K |
铠装结构 |
|
|
电阻元件 |
|
无 |
单路输出 |
|
2 |
双路输出 |
|
|
|
安装固定形式 |
|
1 |
无固定装置 |
|
2 |
固定螺纹 |
|
3 |
卡套螺纹 |
|
4 |
固定法兰 |
|
6 |
铠装补强管 |
|
9 |
特殊安装方式 |
|
|
接线盒形式 |
|
4 |
防爆盒 |
|
|
保护管直径 |
|
0 |
Φ16 |
|
1 |
Φ12 |
|
6 |
Φ6 |
|
|
S |
数码显示 |
|
Y |
液晶显示 |
|
H |
哈特协议 |
|
HD-SBW |
Z |
K |
|
- |
2 |
4 |
0 |
S |
选型举例 |
|
|
