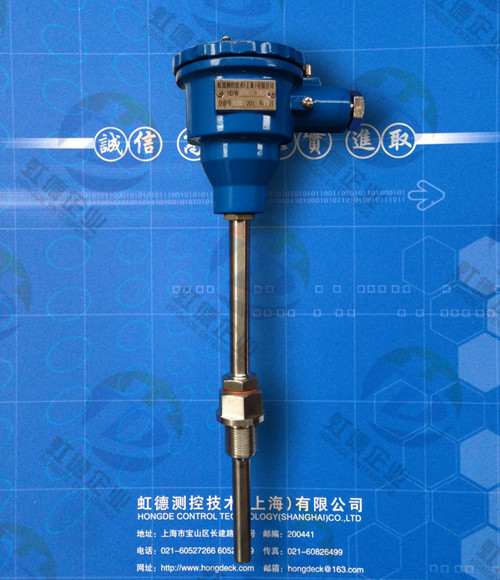

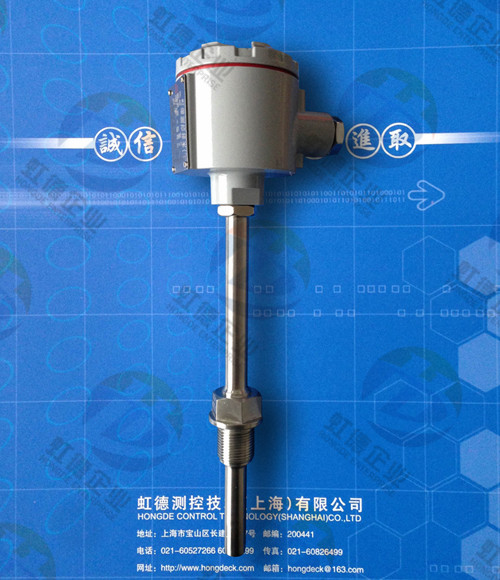

HD-WZ系列隔爆热电阻
●产品简介
HD-WZP-240隔爆铂电阻是一种温度传感器，在工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪表，对系统实行检测、调节和控制。在化工厂、生产现场常伴有各种易爆、易燃等化学气体、蒸气、如果使用普通的铂电阻非常不安全，极易引起环境气体爆炸，因此，在这些场合必须使用隔爆热电阻作温度传感器，本厂生产的HD-WZPK-240隔爆铂电阻产品适用在dIIBT4～dIICT6温度组别区间内具爆炸性气体危险的场所内。
HD-WZP-241隔爆热电阻采用引进元件作感温元件，其技术性能符合JB/T8622-1997工业铂电技术条件和分度表。同时产品符合爆炸性环境用防爆电气设备通用要求GB33836.1-2000、GB3825.2-2000标准，由国家级仪器仪表防爆安全监督检验站对产品的图样、技术文件、样机进行专门审定和批准，并发给防爆合格证。
原理和结构
HD-WZPK-241隔爆热电阻和装配式热电阻的结构，原理基本相同，所区别的是，隔爆型产品的接线盒（外壳）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国定防爆标准，所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散一传爆，由于产品采用是上述防爆特殊结构，使产品完全符合使用在dIIBT4至dIICT6防爆温度级别区间范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。
●技术指标
测温范围和准确度
|
热电阻类别 |
测量范围℃ |
分度号 |
允许偏差△t ℃ |
HD-WZP
HD-WZPK |
-200～600 |
Pt100
Pt1000 |
B级 允差±（0.3或+0.005︱t︱） |
|
A级 允差±（0.15或+0.002︱t︱） |
注：式中“t”为感温元件的实测温度绝对值。
●产品选型
|
HD-W |
虹德温度仪表 |
|
|
Z |
热电阻 |
|
|
感温元件材料 分度号 |
|
P |
铂 Pt100、Pt1000 |
|
|
内芯结构 |
|
K |
铠装结构 |
|
|
电阻元件 |
|
无 |
单支 |
|
2 |
双支 |
|
|
|
安装固定形式 |
|
1 |
无固定装置 |
|
2 |
固定螺纹 |
|
3 |
固定卡套螺纹 |
|
4 |
固定法兰 |
|
6 |
锥形固定螺纹 |
|
|
接线盒形式 |
|
4 |
防爆接线盒 |
|
|
保护管直径 |
|
0 |
Φ16 |
|
1 |
Φ12 |
|
4 |
Φ4 |
|
5 |
Φ5 |
|
6 |
Φ6 |
|
8 |
Φ8 |
|
9 |
非标直径 |
|
|
SA |
引进元件 |
|
HD-W |
Z |
P |
K |
2 |
- |
2 |
4 |
0 |
SA |
选型举例 |
●保护管材质
|
材质 |
使用温度 |
特点及用途 |
|
1Cr18Ni9Ti |
-200～800 |
具有高温耐蚀性，通常作为一般热钢使用 |
|
304 |
-200～800 |
低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢 |
|
316 |
-200～750 |
低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
|
316L |
-200～750 |
超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
|
310S |
-200～1000 |
具有高温抗氧化性，耐腐蚀型通常作为热钢使用 |
|
GH3030 |
0～1100 |
镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用 |
|
|
|
|
|
|
