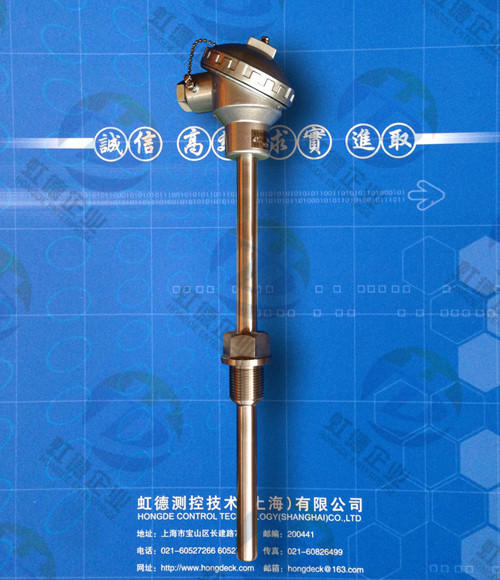

HD-WR装配式热电偶
●产品简介
HD-WRN-630固定螺纹锥形热电偶作为测量温度的传感器，通常和显示仪表、记录仪表、电子计算机等配套使用，它可以直接测量各种生产过程中0～1800℃范围内的液体、蒸汽和气体介质以及固体表面温度。HD-WRN-631热电偶另外它具有装配简单、更换方便，压簧式感温元件，抗振性能好，测量范围大，机械强度高，耐压性能好。
HD-WRE-630装配式热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电势，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只与热电偶导体材质以及两端温差有关，与热电极的长度、直径无关。
HD-WRNK-630热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。
●技术指标
温度测量范围和允许误差
|
热电偶类别 |
型号 |
分度号 |
测量范围℃ |
允许偏差△t ℃ |
|
铂铑30-铂铑6 |
HD-WRR |
B |
0～1800 |
±1.5℃或±0.25%│t│ |
|
铂铑13-铂 |
HD-WRQ |
R |
0～1600 |
±1.5℃或±0.25%│t│ |
|
铂铑10-铂 |
HD-WRP |
S |
0～1600 |
±1.5℃或±0.25%│t│ |
|
镍铬-镍硅 |
HD-WRN |
K |
0～1300 |
±2.5℃或±0.75%│t│ |
|
镍铬-铜镍 |
HD-WRE |
E |
0～800 |
±2.5℃或±0.75%│t│ |
|
铜-铜镍 |
HD-WRC |
T |
0～600 |
±2.5℃或±0.75%│t│ |
注“t”为感温元件实测温度
●产品选型
|
HD-W |
虹德温度仪表 |
|
|
R |
热电偶 |
|
|
感温元件材料 分度号 |
|
R |
B分度（铂铑30-铂铑6） |
|
Q |
R分度（铂铑13-铂） |
|
P |
S分度（铂铑10-铂） |
|
N |
K分度（镍铬-镍硅） |
|
E |
E分度（镍铬-铜镍、镍铬-康铜） |
|
C |
T分度（铜-铜镍） |
|
|
内芯结构 |
|
K |
铠装结构 |
|
|
电偶元件数 |
|
无 |
单支 |
|
2 |
双支 |
|
|
|
安装固定形式 |
|
1 |
无固定装置 |
|
2 |
固定螺纹 |
|
3 |
活动法兰 |
|
4 |
固定法兰 |
|
5 |
活动法兰角尺形式 |
|
6 |
固定螺纹锥形式 |
|
|
接线盒形式 |
|
2 |
防溅盒 |
|
3 |
防水盒 |
|
4 |
防爆盒 |
|
|
保护管直径材质 |
|
0 |
Φ16不锈钢管 |
|
1 |
Φ25双层陶瓷管 |
|
2 |
Φ16mm陶瓷管 |
|
3 |
Φ20mm陶瓷管 |
|
HD-W |
R |
N |
|
|
- |
6 |
3 |
0 |
选型举例 |
|
|
|
|
|
|
